НСПС офланцованные (неразъёмные соединения ПЭ-сталь с фланцами) — это заводские фитинги, предназначенные для перехода от стального фланцевого узла к полиэтиленовым трубопроводам ПЭ‑100. Они позволяют создавать соединения в системах водоснабжения, обеспечивая удобство монтажа и надёжность эксплуатации.
Назначение и сфера применения
Фланцевые НСПС применяются для подключения полиэтиленовых труб к металлическим фланцевым сборкам, а также для ремонта и модернизации существующих сетей. Основные сферы использования:
- Питьевые и технические водопроводы;
- Колодцы, камеры и насосные станции;
- Подключение ПЭ труб к металлической арматуре или фланцевым узлам;
- Переходные и ремонтные участки при модернизации трубопроводов.
Типоразмеры и параметры
| Параметр | Значение |
|---|---|
| Диаметр ПЭ / Сталь (DN) | 32/25 мм – 1400/1420 мм |
| SDR и рабочее давление PN | 11 (PN 16), 13,6 (PN 12,5), 17 (PN 10), 21 (PN 8) |
| Назначение | Соединение ПЭ водопроводов ГОСТ 18599-2001 с металлическими трубами и арматурой |
| Материал | ПЭ100 и сталь ст3/ст20 |
| Срок службы | До 50 лет |

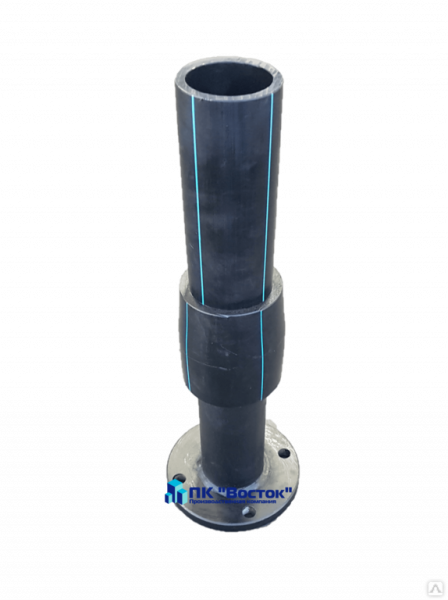

Конструкционные особенности и внешний вид
- Стальная часть (ст3/ст20) — патрубок с фланцем;
- Полиэтиленовая часть по ГОСТ 18599-2001 с усиленной ПЭ-муфтой на сварном шве;
- Цвет ПЭ части: чёрный с синей полосой для водоснабжения;
- Конструкция полностью заводская, неразъёмная и герметичная;
- Совместимость с фланцевой арматурой стандартных размеров.
Преимущества изделия
- Возможность монтажа без использования колодцев;
- Высокая прочность на сжатие и удлинение;
- Не требует регулярного обслуживания;
- Сокращение расходов на ремонт и эксплуатацию;
- Стойкость к коррозии и химическим воздействиям;
- Совместимость с трубами ПЭ‑100 и стандартной фланцевой арматурой;
- Долговечность — срок службы до 50 лет.
Монтаж
- Стальная часть подключается к фланцу ответного узла;
- Полиэтиленовая часть приваривается к ПНД трубе методом стыковой или электродиффузионной сварки;
- После монтажа соединение полностью неразъёмное и готово к эксплуатации.
Стандарты производства
ТУ 22.21.29-002-03448534-2022 — фланцевые НСПС изготавливаются согласно действующим техническим требованиям и стандартам.
