Кресты фланцевые с пожарной подставкой ППКФ
10 товаров
Фильтр
Пожарная подставка крестовая фланцевая (ППКФ) стальная предназначена для установки пожарных гидрантов и распределения потока воды по четырём направлениям. Данное изделие используется в системах наружного противопожарного водоснабжения, обеспечивая соединение с магистральным трубопроводом и гарантируя бесперебойную подачу воды при пожаре. Благодаря прочной конструкции и высокой коррозионной стойкости, подставка ППКФ подходит для эксплуатации в любых климатических условиях.
Назначение и сфера применения
Крест фланцевый с пожарной подставкой ППКФ применяется в системах пожарного водоснабжения для установки гидрантов и создания узлов разветвления потока воды. Конструкция позволяет одновременно подключать несколько линий, что особенно важно для распределённых или кольцевых сетей. Изделие обеспечивает удобное обслуживание и доступ к гидранту без прерывания подачи воды по другим направлениям.
- Муниципальные и частные сети пожаротушения.
- Промышленные предприятия и производственные площадки.
- Объекты капитального строительства и логистики.
- ТРЦ, автозаправочные станции, складские комплексы.
- Системы с кольцевыми и линейными схемами водоснабжения.
Разновидности
- Диаметр условного прохода (DN): 50–600 мм
- Рабочее давление (PN): 10 или 16 бар
- Тип исполнения: равнопроходное или переходное (редукционное)
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | 50–600 мм |
| Рабочее давление (PN) | PN 10, PN 16 |
| Материал корпуса | Углеродистая сталь Ст.20 |
| Количество патрубков | 5 (4 горизонтальных + 1 вертикальный) |
| Тип соединения | Фланцевое, болтовое |
| Покрытие | Термостойкая антикоррозионная эмаль (красная) |
| Рабочая температура | От –50 °C до +150 °C |
| Совместимость | Пожарные гидранты и арматура по ГОСТ |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и особенности

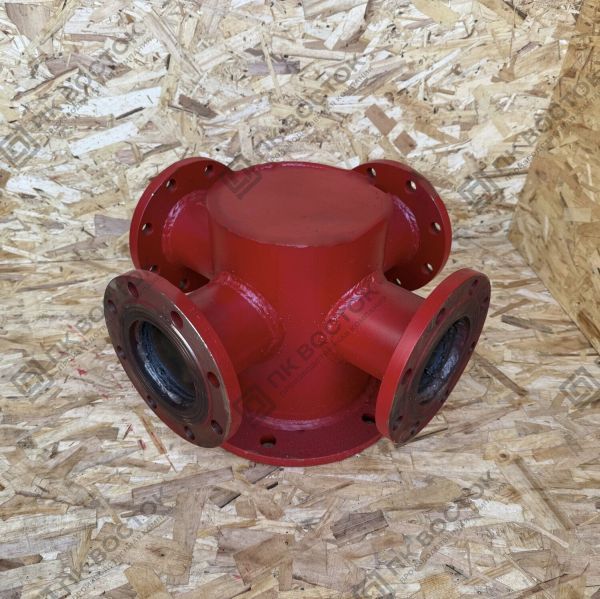

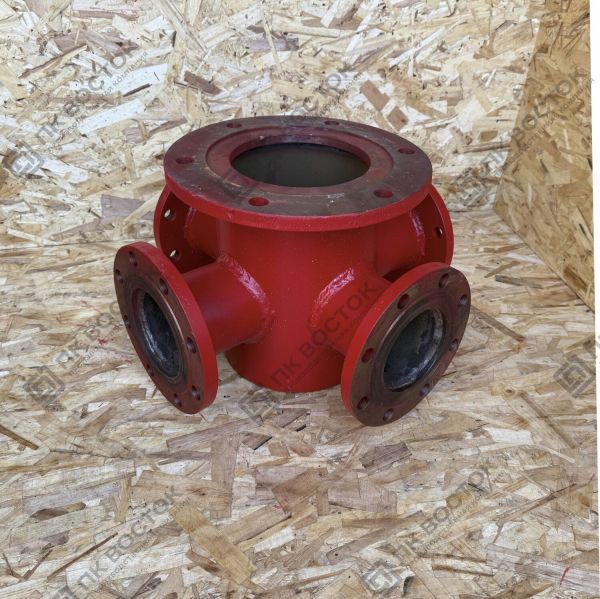

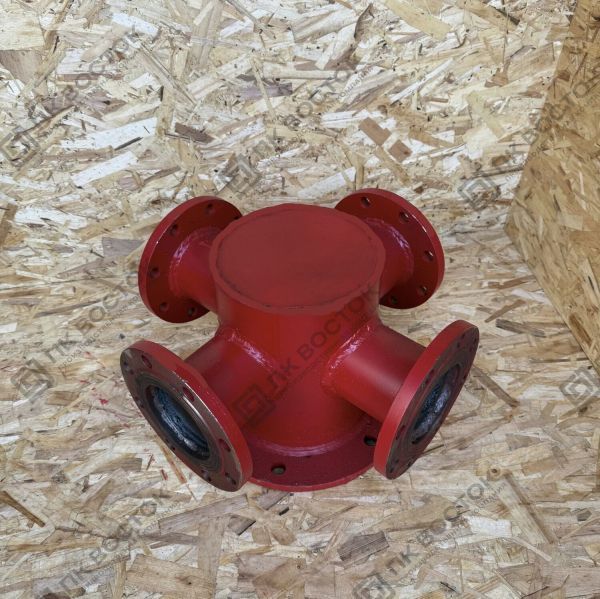

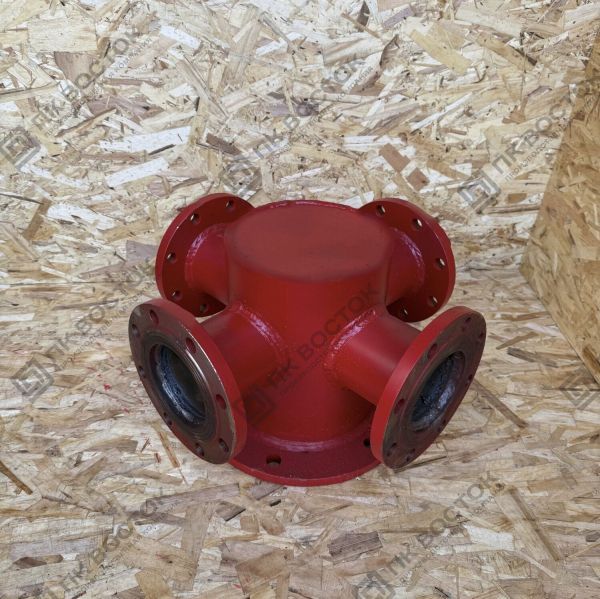

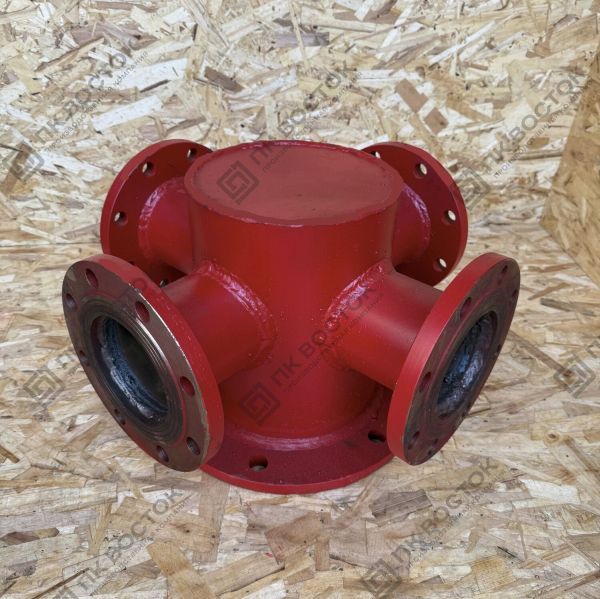

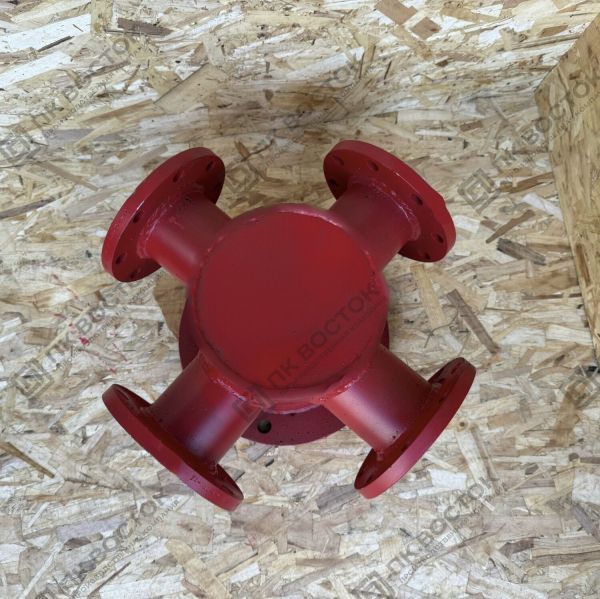

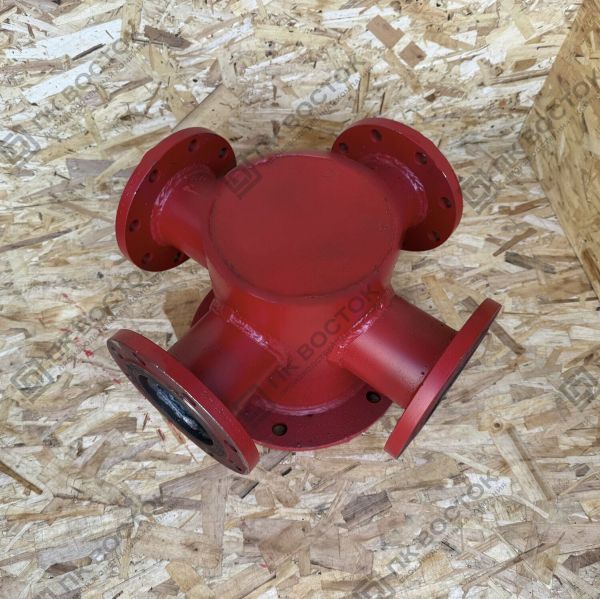

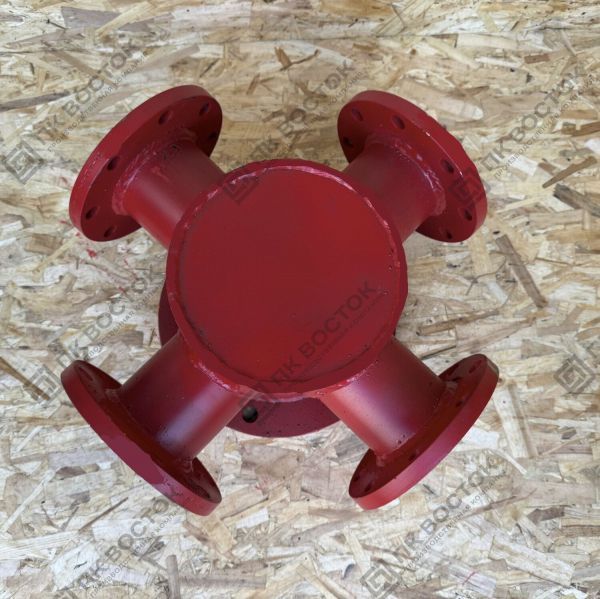

Крестовая фланцевая подставка ППКФ представляет собой сварную конструкцию с пятью фланцевыми патрубками: четыре расположены горизонтально для подключения магистральных труб, а один вертикальный используется для установки пожарного гидранта. Такая конфигурация обеспечивает равномерное распределение потока воды и надёжную работу сети в аварийных ситуациях.
- Жёсткий цельносварной корпус, устойчивый к механическим нагрузкам.
- Точная геометрия фланцев — лёгкая состыковка с трубопроводом.
- Внутренние каналы оптимизированы для минимальных гидропотерь.
- Окраска в красный цвет — стандарт противопожарных изделий.
- Повышенная стойкость к атмосферным и температурным воздействиям.
Производственный процесс
- Подготовка заготовок труб и фланцев согласно чертежам.
- Сварка крестового корпуса с пятью фланцами.
- Механическая обработка уплотнительных поверхностей фланцев.
- Окрашивание защитной эмалью, обеспечивающей устойчивость к коррозии.
- Контроль качества: проверка сварных швов и испытание под давлением.
- Маркировка, упаковка и подготовка к транспортировке.
Преимущества
- Эффективное четырёхстороннее распределение потока воды.
- Совместимость с пожарными гидрантами любых типов.
- Высокая прочность и надёжность при эксплуатации.
- Простота монтажа и технического обслуживания.
- Длительный срок службы благодаря защитному покрытию.
- Соответствие требованиям ГОСТ и техническим условиям.
Монтаж
- Соединить горизонтальные фланцы подставки с трубопроводами.
- Установить пожарный гидрант на вертикальный фланец.
- Разместить уплотнительные прокладки между фланцами.
- Произвести затяжку болтов крест-накрест для равномерного усилия.
- Выполнить опрессовку и проверку герметичности соединений.
- Допускается монтаж в подземных колодцах или на открытых площадках.
Не нашли в каталоге пожарную подставку нужного типоразмера? Возможно, он есть в наличии!
📞 📩 Позвоните или напишите нам, наш менеджер проконсультирует и поможет с выбором!
Телефон и почта указаны в шапке сайта, а также в разделе Контакты.
