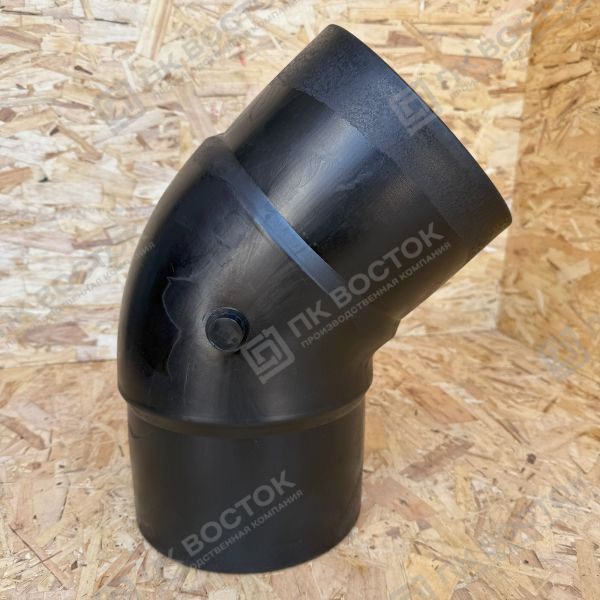

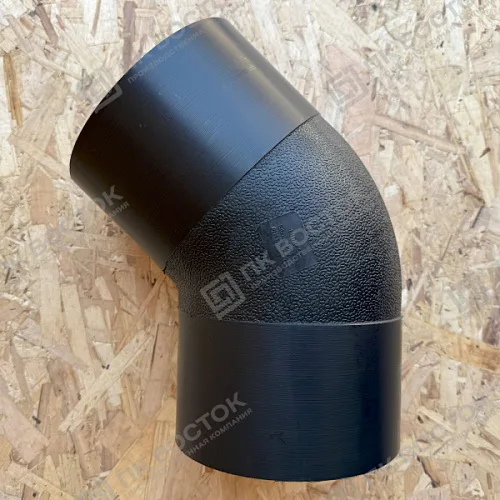

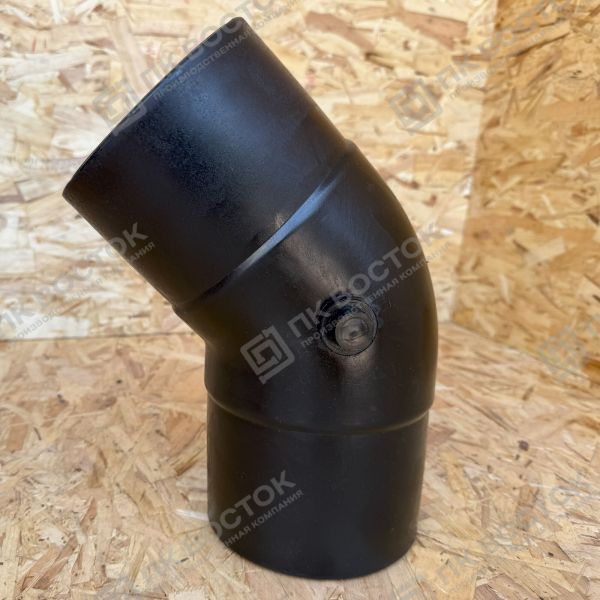

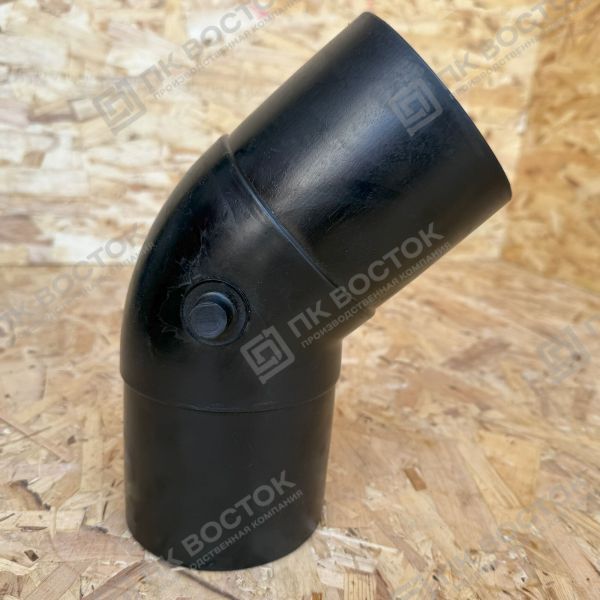

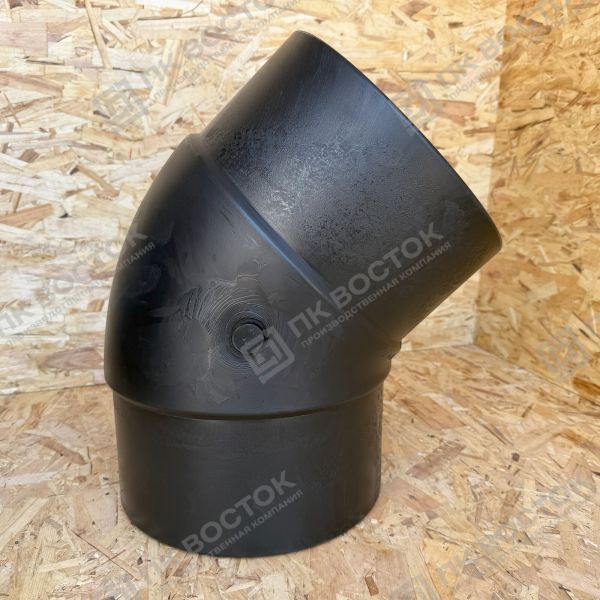

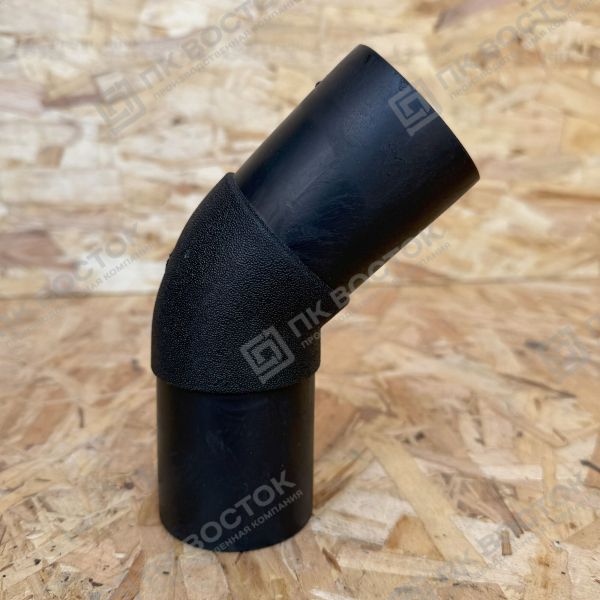

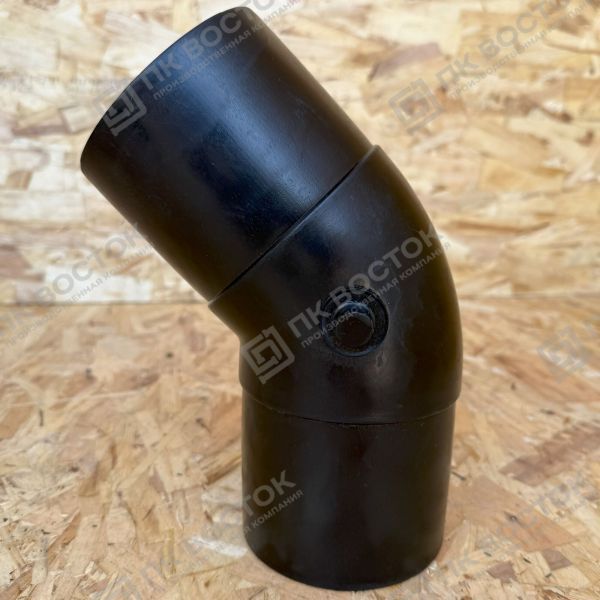

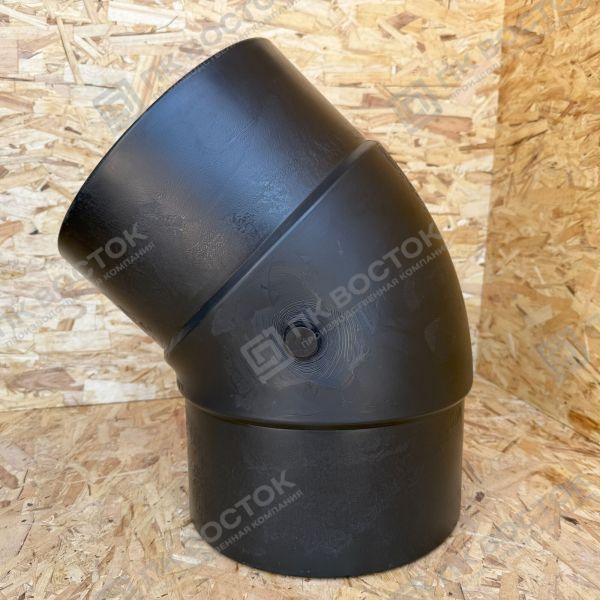

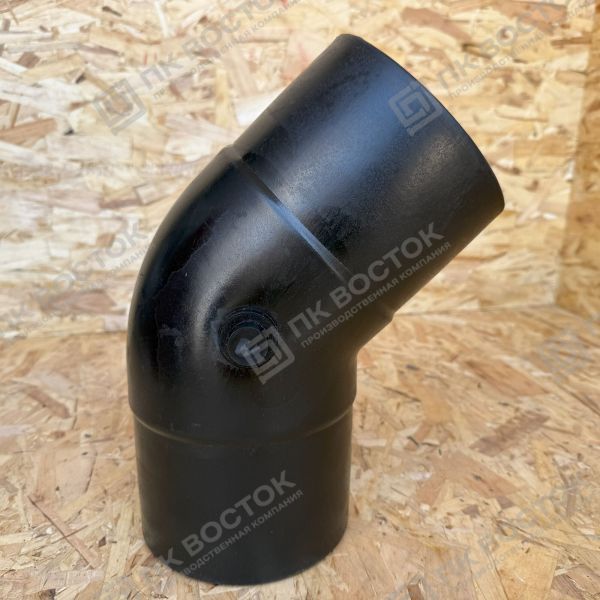

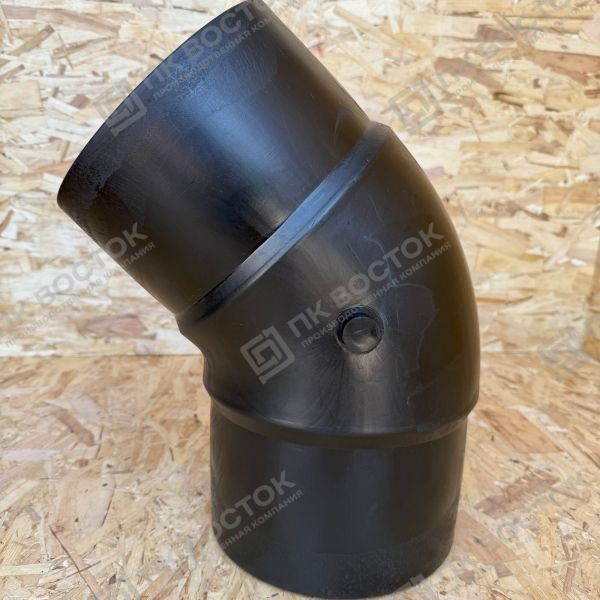

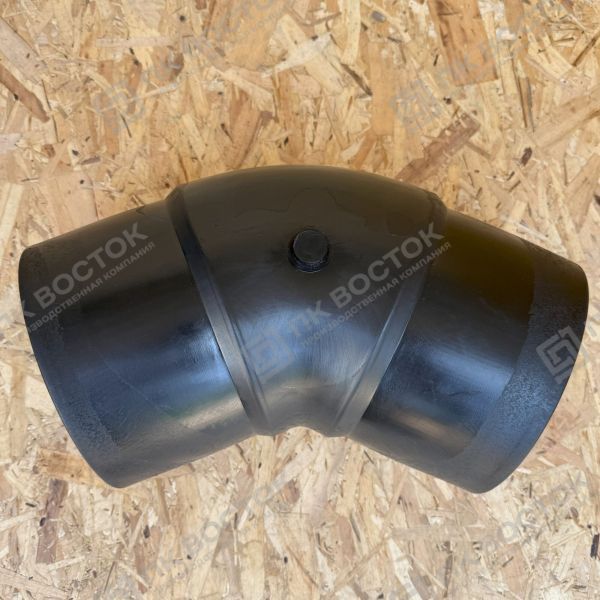

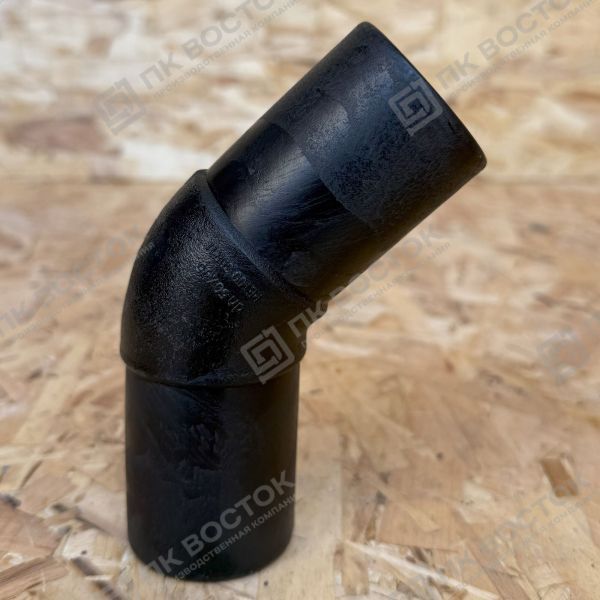

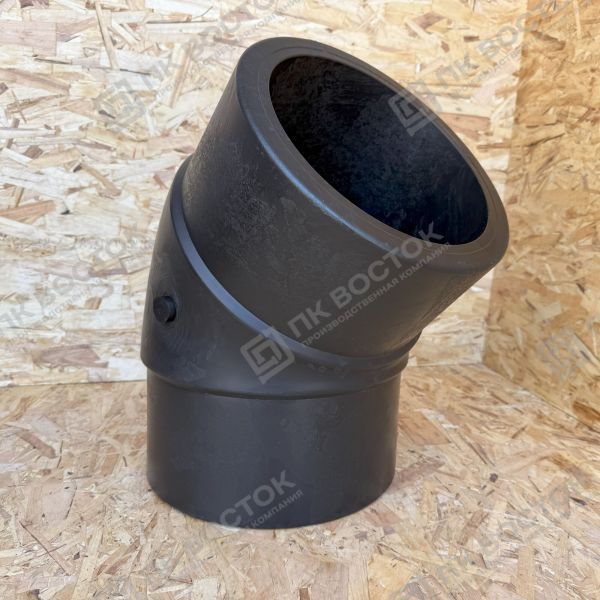

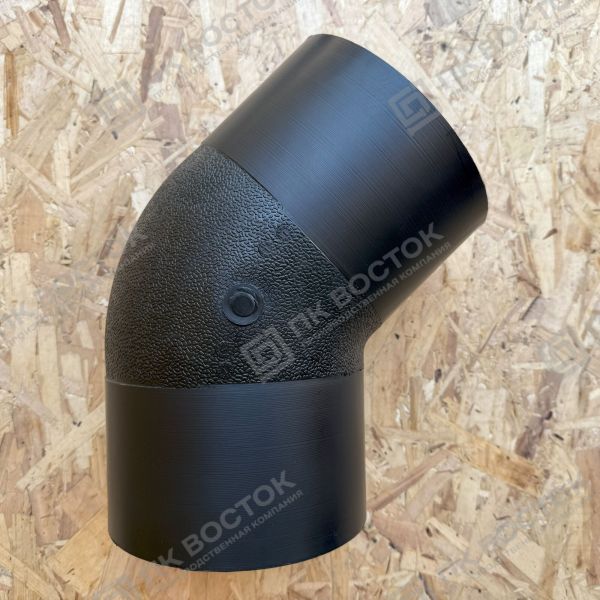

Литой отвод ПНД ПЭ100 на 45° (спигот) — это монолитный фитинг, предназначенный для плавного изменения направления потока в полиэтиленовом трубопроводе. Цельнолитая конструкция обеспечивает высокую герметичность и долговечность при эксплуатации в системах водоснабжения, газоснабжения и технических коммуникаций.
Назначение и область применения
Отводы литые ПНД ПЭ100 45° применяются для изменения направления трубопровода на угол 45° в инженерных сетях различного назначения:
- в системах напорного водоснабжения (питьевая и техническая вода) по ГОСТ 18599-2001;
- в газопроводах по ГОСТ Р 58121.2-2018 (при наличии сертификации);
- в технологических трубопроводах, транспортирующих жидкости, неагрессивные к полиэтилену низкого давления.
Литые отводы, также называемые спиготами, обеспечивают оптимальный угол поворота трубопровода при минимальных потерях давления и полной герметичности соединения.
Способ изготовления и материалы
Литые отводы изготавливаются методом формовочного литья под высоким давлением с применением специализированных литьевых станков. После литья производится механическая доработка поверхности и торцов для обеспечения точности размеров и геометрии.
Материал изготовления — первичный полиэтилен низкого давления высокой плотности ПЭ100. Он обеспечивает высокую устойчивость к внутреннему давлению, механическим нагрузкам, коррозии и воздействию химических веществ. Производство ведётся в соответствии с ГОСТ 16338-85, что гарантирует стабильность характеристик и срок службы до 50 лет.
Технические характеристики
| Параметр | Значение / диапазон |
|---|---|
| Угол поворота | 45° |
| Тип конструкции | литой (спигот), монолитная |
| Наружный диаметр | от 25 до 900 мм |
| SDR (соотношение диаметр/толщина стенки) | 11, 17 |
| Рабочее давление (PN, бар) | SDR 11 – 16 бар (вода), 10 бар (газ); SDR 17 – 10 бар (вода), 6 бар (газ) |
| Максимальное рабочее давление (МПа) | 1,6 / 1,0 |
| Материал | первичный полиэтилен низкого давления ПЭ100 |
| Температура эксплуатации | от 0 °C до +40 °C |
| Стандарт производства | ТУ 22.21.29-002-03448534-2022 |
| Срок службы | до 50 лет |
Преимущества литых отводов ПНД ПЭ100 45°
- Цельнолитая конструкция — отсутствие сварных швов исключает риск протечек и снижает вероятность разрушения под нагрузкой.
- Высокая герметичность — идеальная поверхность и плотность материала обеспечивают надёжное соединение.
- Прочность и долговечность — срок эксплуатации до 50 лет без потери характеристик.
- Устойчивость к химическим и механическим воздействиям — материал не подвержен коррозии, не вступает в реакцию с транспортируемыми средами.
- Точное геометрическое соответствие — минимальные отклонения угла обеспечивают качественную подгонку трассы.
- Производство из 100% первичного сырья — использование сертифицированного ПЭ100 по ГОСТ 16338-85 гарантирует надёжность.
Способы монтажа
Монтаж литых отводов ПНД ПЭ100 45° осуществляется следующими методами:
- стыковая сварка — применяется для создания прочных неразъёмных соединений при монтаже магистральных трубопроводов;
- электромуфтовая сварка — используется при установке в труднодоступных местах или при необходимости быстрой сборки.
При монтаже важно обеспечить совпадение наружного диаметра и SDR фитинга с параметрами трубы, что гарантирует герметичность и долговечность узла.
