Крестовины ПНД: особенности фитингов

Полиэтиленовые крестовины (кресты) используются в ПНД трубопроводах, предназначенных для транспортировки нейтральных жидкостей и газов в промышленности, сельском и коммунальном хозяйстве. Такие фитинги применяются для соединения четырех участков труб, образующих крестообразное пересечение.

В данной статье рассматриваются различные виды крестовин ПНД, их технические характеристики и особенности монтажа.

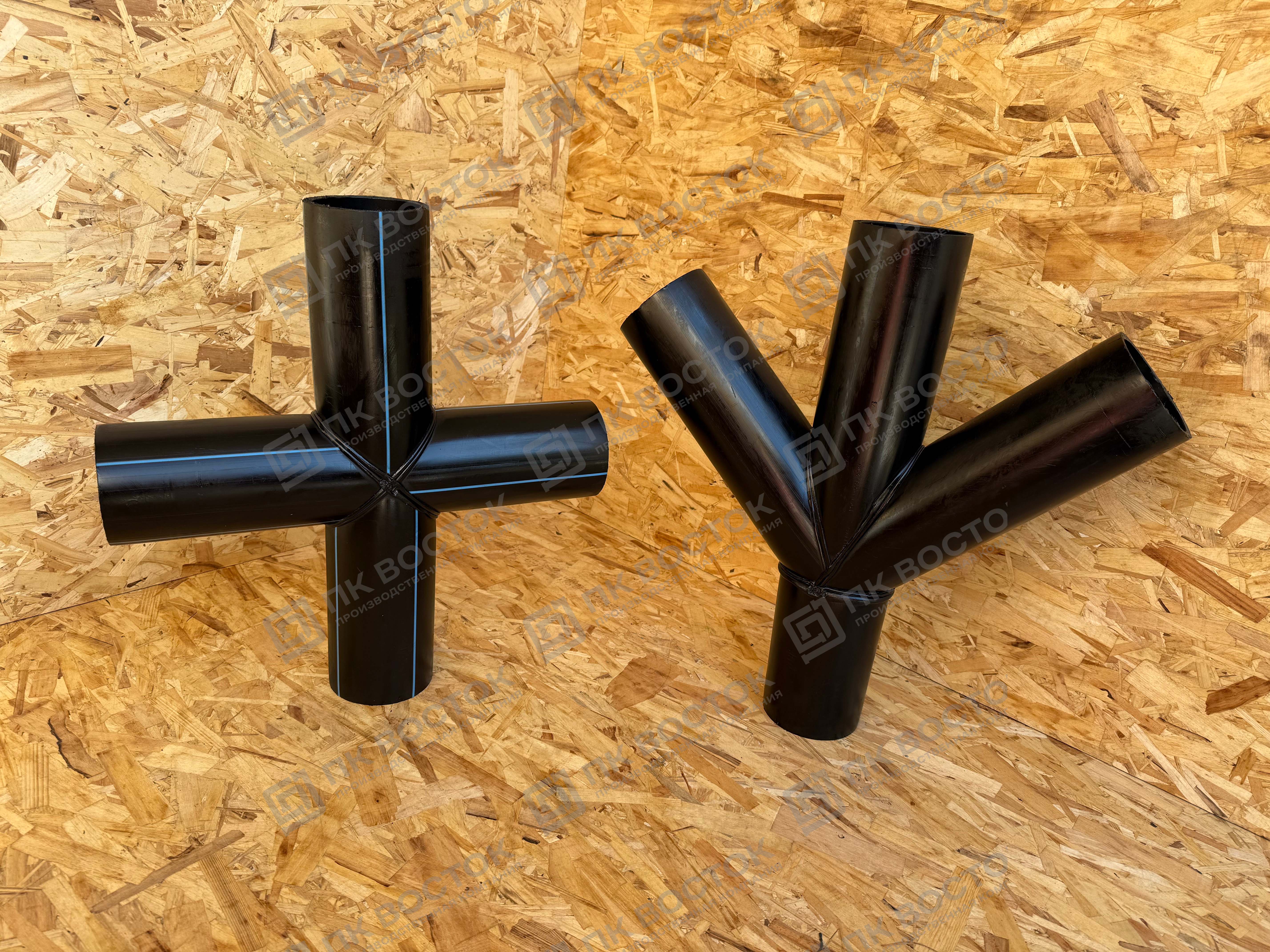

Разновидности крестовин ПНД

Изготовление данных фасонных изделий осуществляется методом литья или стыковой сварки. В первом случае получаются монолитные крестовины, которые использоваться для строительства газовых трубопроводов.

Сварные крестовины производятся из сегментов ПНД труб, изготовленных по ГОСТ 18599-2001, поэтому их еще называют сегментными. Визуально они отличаются от литых фитингов наличием синей полосы. Используются в трубопроводах ХВС и канализации. Могут применяться в системах питьевого водоснабжения.

По типу прохода крестовины делятся на:


👉 Равнопроходные. Выходы фитинга имеют одинаковый размер, что обеспечивает равномерное распределение потока по всем направлениям. Используются для разветвления трубопровода с одного в три направления.

👉 Переходные (редукционные). Применяются, когда необходимо изменить диаметр трубопровода, например, в местах, где основная труба разделяется на несколько с меньшим размером.

В зависимости от угла ответвлений изделия могут быть:


👉 Прямые. Крестовины, выходы которых расположены под углом 90 градусов. Подобное исполнение часто применяется для разветвления трубопровода на три потока. При этом фитинг может быть равнопроходным или редукционным.

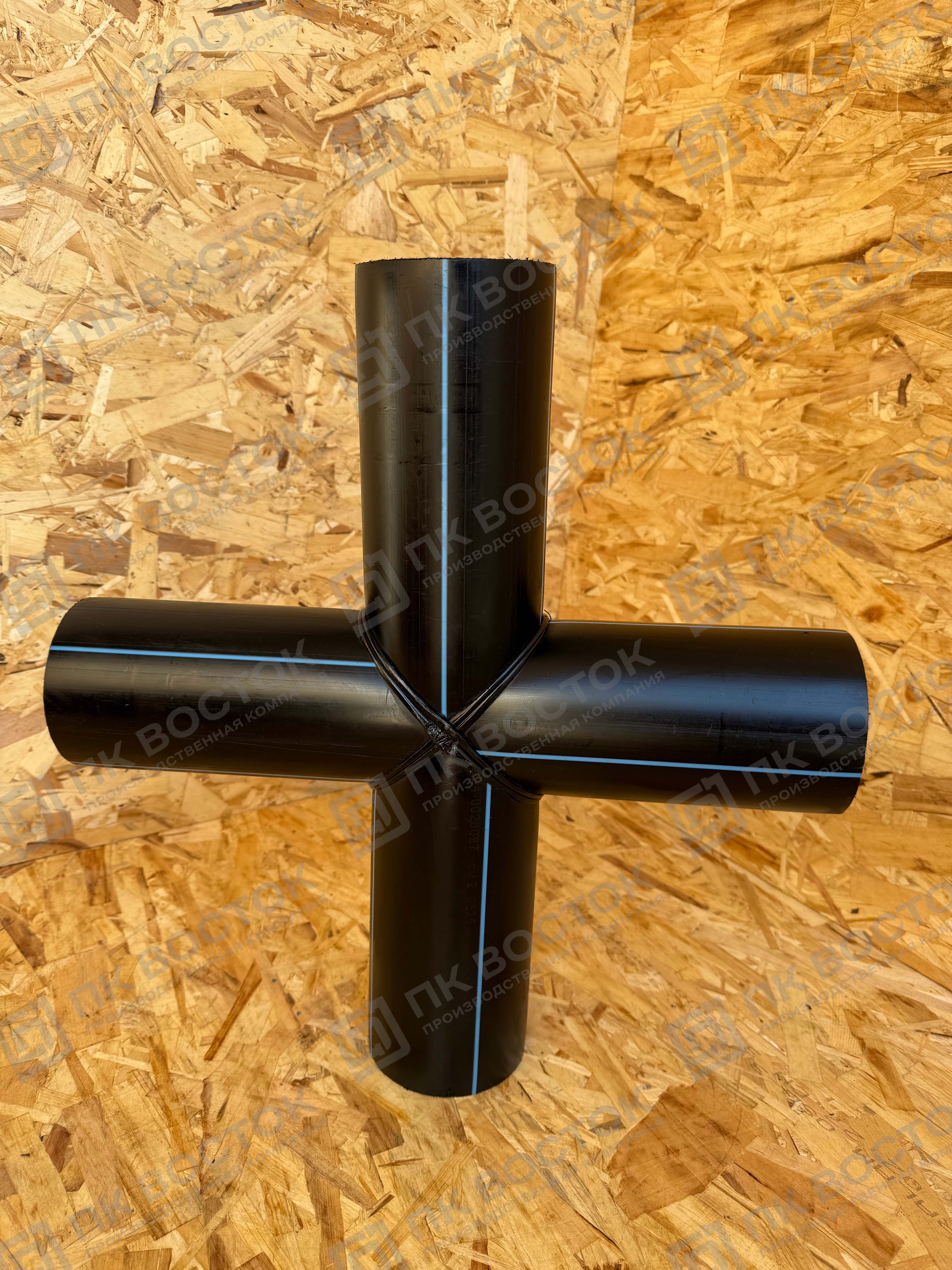

Крестовина сварная прямая

👉 Косые. В этих крестовинах два из четырех выходов расположены под углом 45 градусов относительно оси основной трубы. Подобная конструкция универсальна тем, что может использоваться как для разделения, так и для объединения потоков среды.

Разнообразие форм крестовин ПНД позволяет в кратчайшие сроки выполнить строительство трубопровода любой сложности.

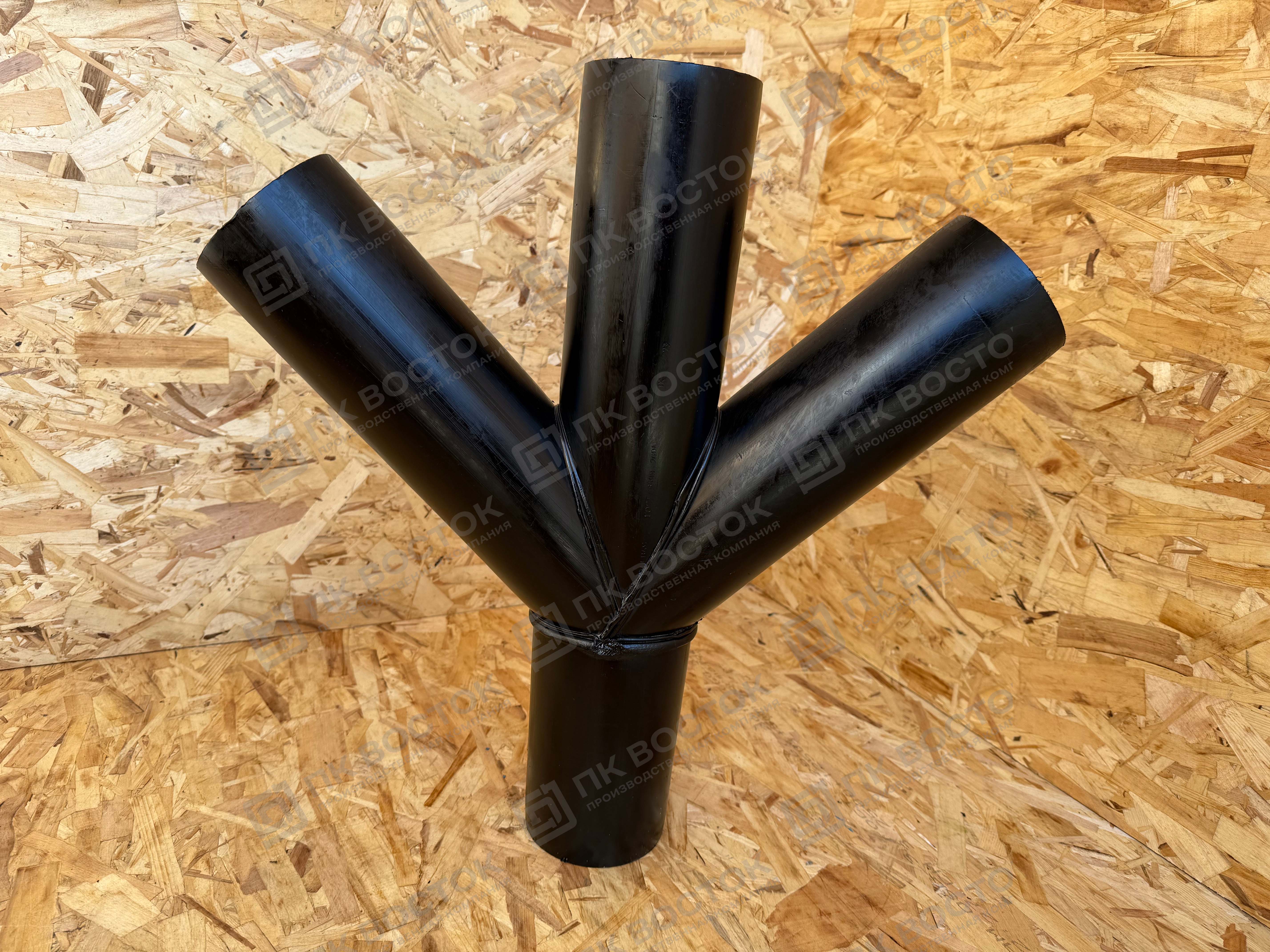

Крестовина сварная косая 45 градусов

Технические характеристики крестовин ПНД


Крестовины из полиэтилена низкого давления выгодно отличаются от фитингов из других материалов следующими характеристиками:


⚡  Долговечность. ПНД не подвержен окислению, воздействию блуждающих токов, которые оказывают разрушительное действие на детали из стали. Срок эксплуатации крестовин из полиэтилена низкого давления более 50 лет.

⚡ Термостойкость. Могут эффективно работать в диапазоне температур от -40°C до +60°C. Это делает крестовины ПНД пригодными для использования в холодных и умеренно жарких условиях.

⚡ Номинальное давление. В зависимости от конкретной спецификации, эти фитинги выдерживают давление от 8 до 16 бар, что позволяет устанавливать их на магистральных линиях городского водоснабжения.

⚡ Диаметр. Крестовины ПНД представлены в широком разнообразии размеров, от 50 до 1200 мм. Подобное разнообразие делает возможным подбор того варианта диаметра, который оптимально подойдёт для конкретного трубопровода.

Указанные технические характеристики делают крестовины из полиэтилена низкого давления востребованными в различных отраслях коммунального хозяйства и  промышленности.


Особенности установки


В зависимости от требований к герметичности и свойств транспортируемого вещества, подключение крестовины ПНД к трубопроводу может быть выполнено следующими способами:


• Фланцевым. Применяется в системах, где требуется частая разборка и сборка трубопроводов для обслуживания или замены деталей. Например, для подключения насосного оборудования или арматуры.

• Сварным. Используется в ситуациях, когда предъявляются высокие требования к надёжности, герметичности и долговечности соединения. Это преимущественно магистральные над- и подземные линии, трубопроводы большого диаметра.

• Электродиффузионным (электросварным). В этом случае используются электросварные фитинги, которые содержат встроенные нагревательные элементы.


Обратите внимание, что применение электросварных муфт является единственным допустимым методом соединения крестовины в газопроводах природного газа.


Почему стоит выбирать крестовины ПНД от ПК «Восток»

При заказе крестовины производственной компании «Восток», вы получите следующие преимущества:


✅ Высокое качество и надёжность. Изделия изготовлены в соответствии с требованиями ТУ 22.21.29-002-03448534-2022 / ТУ 2248-001-27983696-2019  из высококачественного первичного ПНД, проходят строгий контроль качества на всех этапах производства. Это обеспечивает длительный срок службы и надёжную работу фитингов в любых условиях.

✅ Широкий ассортимент. Компания предлагает различные виды крестовин, что позволяет каждому подобрать оптимальное решение под требования трубопроводной системы.

✅ Техническая поддержка и консультации. Получите полное техническое сопровождение, начиная от выбора подходящих крестовин и заканчивая консультациями по монтажу и эксплуатации.

Крестовины ПНД от ПК «Восток» – продукция высокого качества, которая будет служить вам надежно и долго, гарантируя стабильную работу вашего трубопровода.
